角接觸球軸承配對形式有如下6種：
1、背對背配置，后置代號為DB（如70000/DB），背對背配對的軸承
的載荷線向軸承軸分開。可承受作用于兩個方向上的軸向載荷，但每個
方向上的載荷只能由一個軸承承受。背對背安裝的軸承提供剛性相對較
高的軸承配置，而且可承受傾覆力矩。
2、面對面配置，后置代號為DF（如70000/DF），面對面配對的軸承
的載荷線向軸承軸匯合?？沙惺茏饔糜趦蓚€(gè)方向上的軸向載荷，但每個
且不太適合承受傾覆力矩。這種配置的剛性和承受傾覆力矩的能力不如
DB配置形式，軸承可承受雙向軸向載荷。
3、串聯配置，后置代號為DT（如70000/DT），串聯配置時，載荷線
平行，徑向和軸向載荷由軸承均勻分擔。但是，軸承組只能承受作用于
一個方向上的軸向載荷。如果軸向載荷作用于相反方向，或如果有復合
載荷，就必須增加一個相對串聯配對軸承調節的第三個軸承。這種配置
也可在同一支承處串聯三個或多個軸承，但只能承受單方向的軸向載荷
。通常，為了平衡和限制軸的軸向位移，另一支承處需安裝能承受另一
方向軸向載荷的軸承。

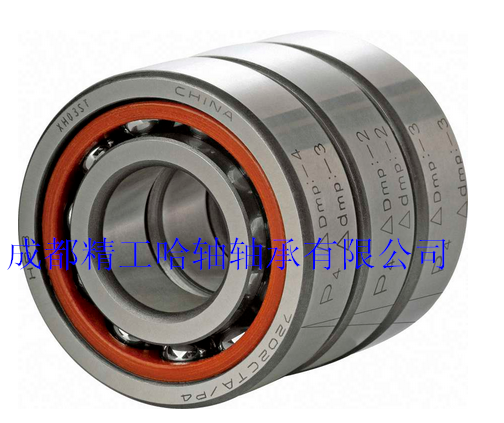

4、三聯配置，后置代號DBD(70000/DBD)，三聯配置時，可以承受徑
向負荷和2個軸向負荷。但是軸承的預緊力分配不均勻.高速旋轉時，單
列測軸承承受的內部在和增加，有可能造成軸承受傷，所以DBD不適合
高速旋轉
5、四聯配置，后置代號DBB（70000/DBD），四聯配置時，可以承受
徑向負荷和倆個方向軸向負荷。在同樣內部游戲的情況下，其預緊力和
剛度為DB配置的2倍，可承受的極限軸向負荷也是比較大
6、萬能配置，后知代號為DU,萬能組配角接觸球軸承是等高修內，外圈
非基面嚴格控制終磨平面尺寸公差，使內外圈寬度等高。萬能組配的方
法是精密機床上安裝不需要復雜的調整過程，便可得到需要的預載荷。
