1、產品結構及應用環境

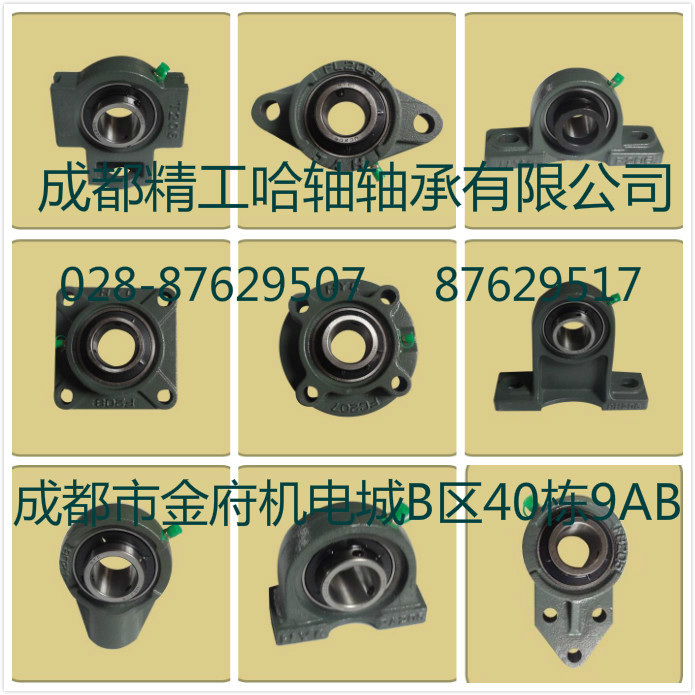

帶座外球面軸承由一個雙面密封且外圈具有球形外截面的寬內圈深溝球軸承和一個軸承座(鑄鐵座或鋼板沖壓座)兩部分組成。其典型結構下圖所示。該軸承單元結構緊湊，具有自動調心的功能，安裝保養方便，具有完善的密封裝置、密封性能可靠，適應于惡劣的工作環境。廣泛應用于農業機械、建筑機械、紡織機械、食品加工機械及輸送帶系統等領域。
2、帶座外球面球軸承特征
■具有自動調心功能
軸承的外徑與軸承座內徑為球面配合，兩者之間具有自動調心功能，可補償因安裝誤差產生的軸線不重合及安裝底面的變形。
■負荷能力大
由于外球面球軸承的內部結構與6200及6300系列深溝球軸承相同，因而IB帶座外球面球軸承不僅能承受徑向負荷，而且能承受較大的軸向負荷。同時軸承工作噪音小。
■使用壽命長
帶座外球面球軸承通常使用于諸如泥土、灰塵、潮濕及高溫等惡劣的工作環境，軸承內部的潤滑脂在短期內會變質。因而，需要在適當?shù)臅r間間隔內對帶座外球面球軸承進行注脂重新潤滑，用新鮮潤滑脂代替已變質的潤滑脂。帶鑄鐵外球面球軸承都帶有油嘴，可重新潤滑，保證在任何工作環境下都具有完美的性能及長的使用壽命。
■密封性能優良
外球面球軸承兩面均帶有耐熱、防油橡膠密封圈及鋼板防塵蓋組合密封。防塵蓋裝配在軸承內圈外徑上與內圈一起旋轉，能有效地防止外部異物進入軸承內部，并能抵抗外部壓力保護軸承，這種由密封圈和防塵蓋組成的組合密封能阻止泥土、灰塵、水分進入軸承內部，同時能阻止軸承內部的潤滑脂外漏。使軸承在惡劣的工作環境下也能保持完美的工作性能。
■堅固的軸承座
鑄鐵座為整體座結構，軸承座剛性極好，防止軸承在裝配時產生變形，在任何工況下軸承座均持久耐用。
■軸承能輕易的鎖緊在軸上
軸承鎖緊在軸上有三種方式，常用的方法是鎖緊內圈伸長端上等兩個緊定螺釘，也可使用緊定套或偏心套鎖緊。這三種方法都能將軸承輕易鎖緊在軸上。
■軸承內圈進行特殊熱處理
內圈溝道及其周圍需要淬硬的部分與經過正常淬火，裝配緊定螺釘?shù)膬?nèi)圈伸長端則經過高溫局部回火而保持韌性及抗沖擊性。內圈螺釘孔周圍經局部高溫回火后，軸承獲得更好的性能，可防止螺釘在軸承工作期間宋脫，同時螺釘擰得很緊也不會導致內圈爆裂。
■具有防止外圈旋轉的獨特設計
軸承外圈裝有一獨特的止動銷(球)，該止動銷允許軸承自動調心，又能防止外圈旋轉，使軸承使用壽命更長。
■軸承與軸承座可完全互換
軸承及軸承座都經過精密加工，軸承與軸承座可完全互換，隨時都可方便地更換軸承。
■安裝簡便
外球面球軸承已預先注入足夠的優質潤滑脂，將帶座外球面球軸承直接安裝于軸上即可。因而可避免在安裝軸承單元過程中有害物質進入軸承內部。
3、潤滑
帶座外球面球軸承通常是不需維護的，裝配時填入軸承內的優質潤滑脂一般能滿足軸承的使用期限。但若工作環境惡劣、軸承高速運行或工作溫度在70℃以上時，對軸承補充潤滑脂是必需的。IB帶座外球面球軸承具有潤滑結構、潤滑脂由油槍注入軸承座上的油嘴。通過軸承外圈上的油槽和油孔進入軸承內部。
4、可調心性
帶座外球面球軸承能承受不大于±5°的初始角度誤差。但若需補充潤滑脂時，其初始角誤差僅為±2.5°，否則外圈上的油孔將被蓋住。
5、負荷能力
外球面球軸承的負荷能力與深溝球軸承相同，其當量負荷的計算方法也與深溝球軸承相同(見第4頁)。其軸向負荷能力取決于內圈與軸承堅固程度，一般情況下不應大于其額定負荷的20%，當軸向負荷較大時，應在軸上增加堅固裝置，如軸肩等。
6、安裝指導
安裝帶座外球面球軸承時，將軸承套到軸上，先將軸承座牢固地固定在支承面上，然后將軸承緊固在軸上即可。軸承與軸的緊固方法是：對于帶緊定螺釘?shù)耐馇蛎媲蜉S承，用內六角螺釘扳手將軸承寬內圈上的兩緊定螺釘鎖緊到位。對于帶偏心緊固套的外球面球軸承，將偏心套套上軸承內圈的偏心臺上，沿軸的旋轉方向擰緊偏心套，再用內六角螺釘扳手擰緊偏心套上的緊定螺釘。
